Exemple De Tests et Bilan Optique

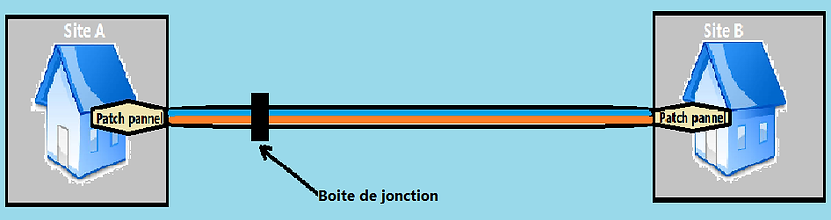

- Dans cet exemple, et à travers des traces réalisés avec un OTDR VIAVI MTS 4000 nous allons faire le calcule et l'Analyse du bilan Optique. la liaison est de longueur de 5310 ML (mètre linéaire), contenant une boite de jonction et Deux (02) Patchs pannel (un dans chaque site).
- Le câble utilisé est de norme G-652, marque CATEL, contenant Deux (02)Tubes Bleu et Orange, chaque tube contient 12 brins de fibre optique.
- les couleurs des 12 brins du tube Bleu sont identiques à celles du tube Orange en respectant la Gamme de couleur international. ( Bleu, Orange, Vert, Marron, Gris, Blanc, Rouge, Noir, Jaune, Violet, Rose, Turquoise).
​
-Les tests de refflectromont étés réalisés en Amont (sens 1 : Du Site A vers le Site B) et en Aval ( Sens 2: Du site B vers le site A) pour chaque Brin du câble fibre optique.
Ci-dessous les traces des 24 Brins Sens 1 (Site A vers Site B) en Format PDF à 1310 nm et 1550 nm.
Cliquer sur les boutons pour les télécharger en format PDF.

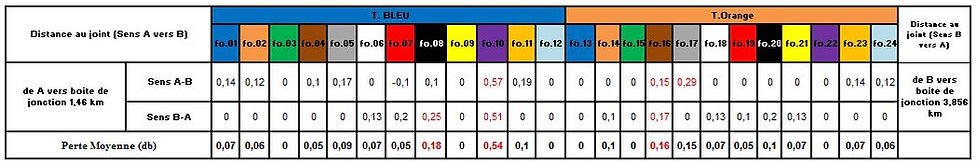

Tableau de perte d'Epissurage au niveau de la boite de jonction à 1310 nm
NB: Les valeurs des épissures des brins mentionnés en rouge sont excessives, ce qui implique la nécessité de refaire l'épissurage du brin.
Tableau de perte d'épissurage au niveau de la boite de jonction à 1550 nm
NB: Les valeurs des épissures des brins mentionnés en rouge sont excessives, ce qui implique la nécessité de refaire l'épissurage du brin.
Calcule du Bilan Optique:
​
En tenant compte de la formule de calcule du bilan optique ,nous allons procéder au calcule des valeurs théoriques des pertes totale de la liaison de chaque brin du câble afin de les comparer aux valeurs pratiques des brins testés avec l'OTDR (traces en PDF).
-

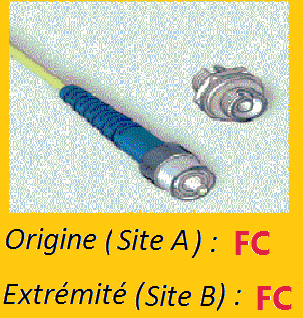

Type de connecteurs Utilisés dans les deux sites:
-

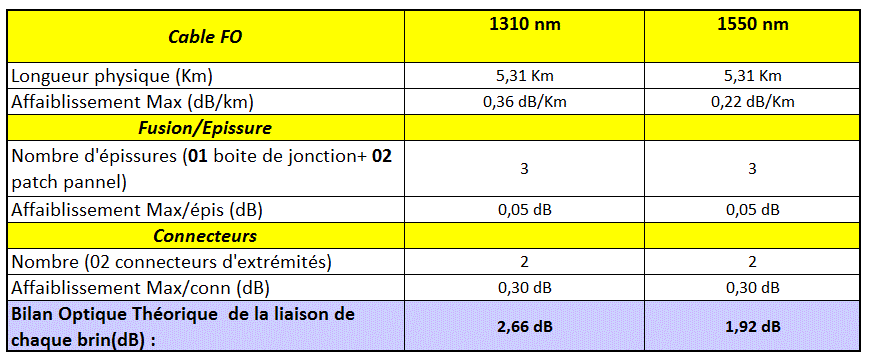

Calcule des Valeurs théoriques des pertes de la liaison (Bilan Théorique):
Valeurs Pratiques des pertes de la liaison (Bilan Pratique: valeurs extrait des traces OTDR après tests):
- Les Valeurs du bilan pratique seront comparés aux valeurs du bilan théorique:
-
Si la valeur pratique est inférieur à la valeur Théorique, le Brin sera jugé Acceptable.
-
Dans le cas contraire, si la valeur pratique est supérieur à la valeur théorique, le brin sera jugé erroné.

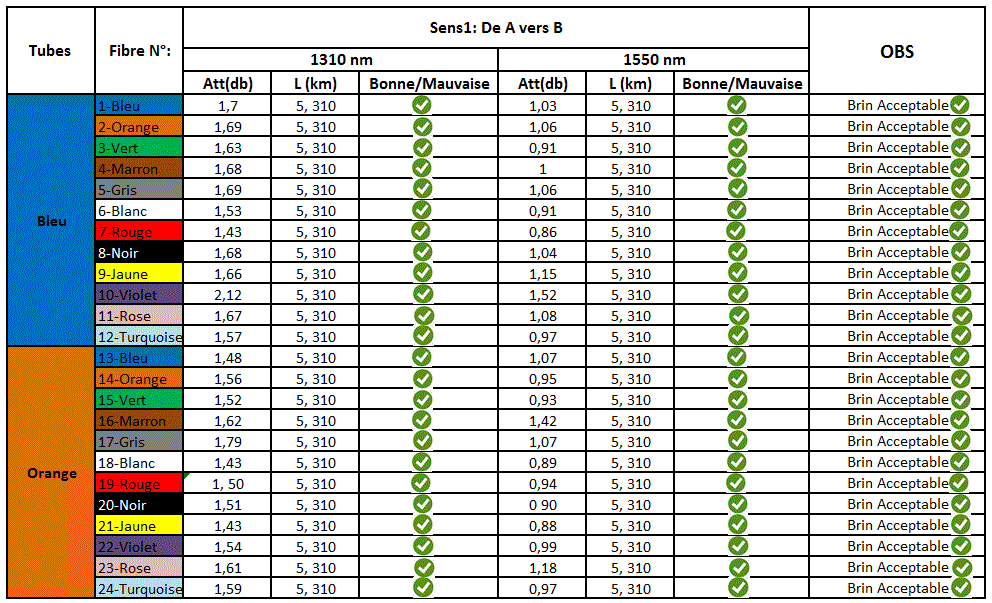

Valeurs Pratiques des pertes de la liaison (Bilan Pratique):
Sens 1 (A vers B ):

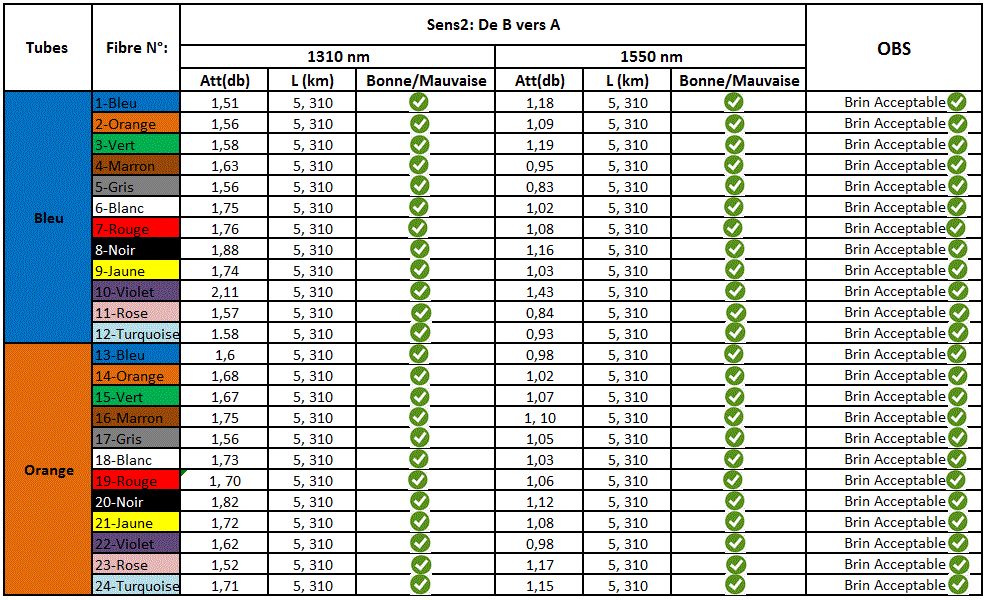

Sens 2 (B vers A ):
